Оптические пигтейлы – это короткие отрезки оптического волокна, с одного конца которых закреплен оптический коннектор, а другой конец остается свободным. Они используются для соединения оптических кабелей с оптическим оборудованием, таким как оптические кроссы, муфты, патч-панели и т.д.

Вот некоторые ключевые аспекты оптических пигтейлов:

1. Назначение:

  • Подключение оптических кабелей с оптическим оборудованием.
  • Соединение оптических кабелей между собой с помощью сварки.
  • Использование в оптических кроссах и муфтах.

2. Типы оптических пигтейлов:

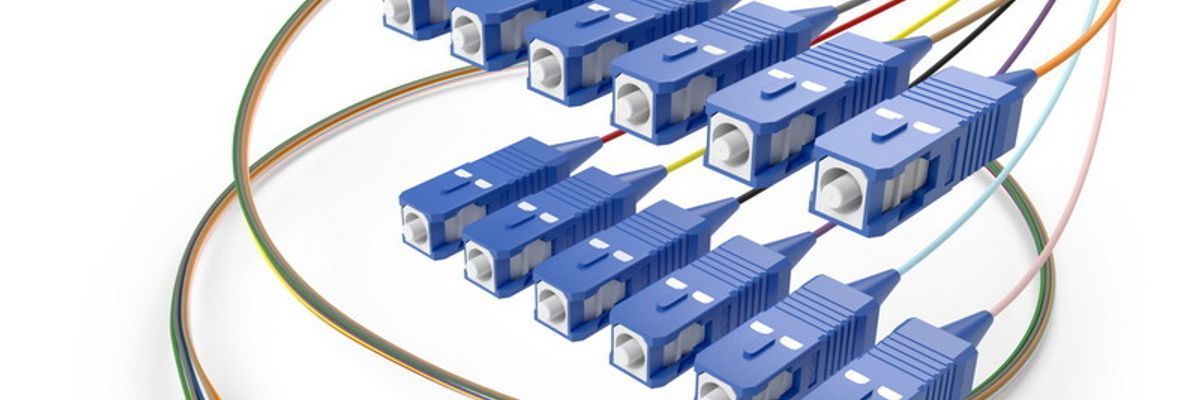

Рисунок 1 – типы оптических пигтейлов.

  • Одномодовые (SM): Используются для передачи сигнала на большие расстояния.
  • Многомодовые (MM): Используется для передачи сигнала на короткие расстояния.
  • Различаются по типу коннекторов (LC, SC, ST, FC и др.).

3. Основные характеристики:

  • Тип волокна (одномодовое или многомодовое).
  • Тип коннектора.
  • Длина.
  • Утраты сигнала.

4. Преимущества:

  • Высокая точность подключения.
  • Низкая потеря сигнала.
  • Простота монтажа.

5. Применение:

  • Телекоммуникационные сети.
  • Сети кабельного телевидения.
  • Центры обработки данных.
  • Медицинское оборудование.

Оптические пигтейлы представляют собой важный компонент оптических сетей, обеспечивающих надежное и качественное соединение оптических кабелей.

Оптические пигтейлы классифицируются по типу коннектора, используемого для соединения с оборудованием.

Вот основные типы:

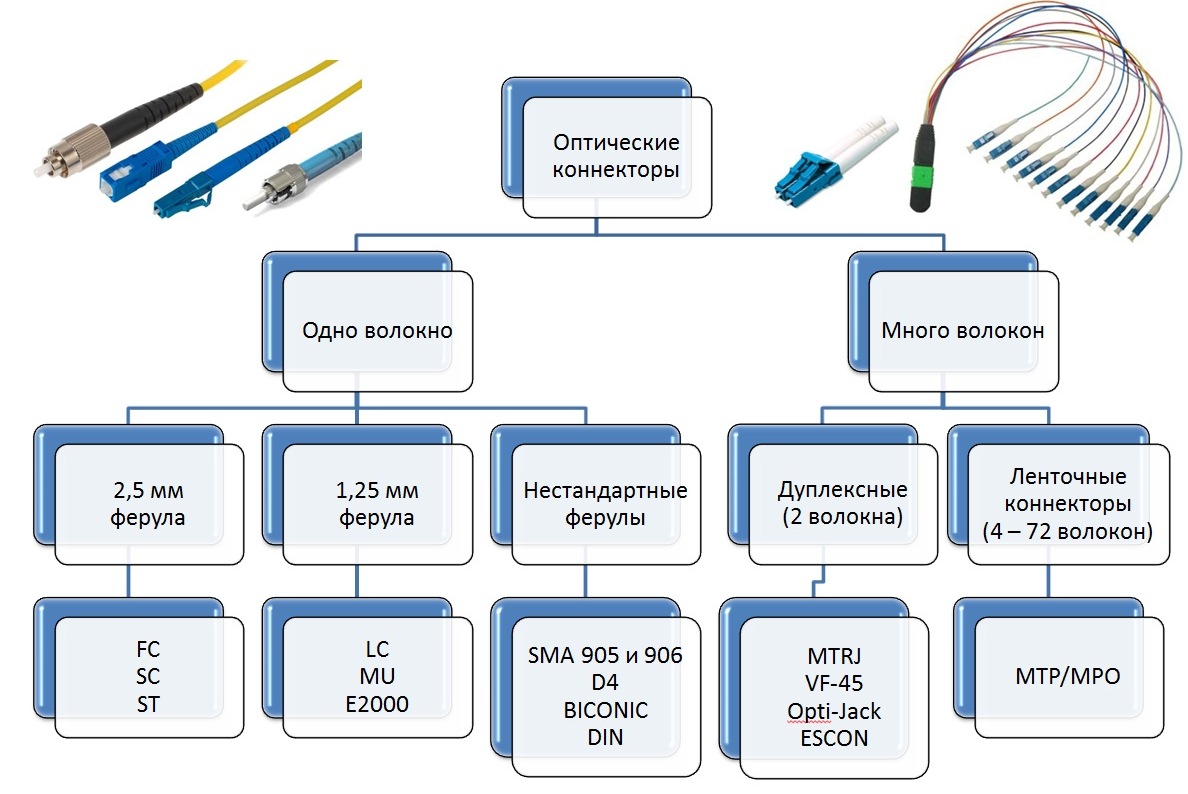

Рисунок 2 – разновидности оптических коннекторов.

  • LC (Lucent Connector):
    • Компактный разъем используется в системах с высокой плотностью соединений.
    • Широко используется в телекоммуникационных сетях и центрах обработки данных.
  • SC (Subscriber Connector):
    • Популярен разъем с защелкой, удобен в эксплуатации.
    • Часто используется в телекоммуникационных и кабельных телевизионных сетях.
  • ST (Straight Tip):
    • Металлический разъем с круглым профилем и байонетным соединением.
    • Используется в некоторых старых сетях и в измерительном оборудовании.
  • FC (Ferrule Connector):
    • Разъем с винтовым фиксатором, обеспечивающим надежное соединение.
    • Используется в телекоммуникационных сетях и измерительном оборудовании.

Также, следует отметить, что коннекторы могут отличаться типом полировки торца волокна, например:

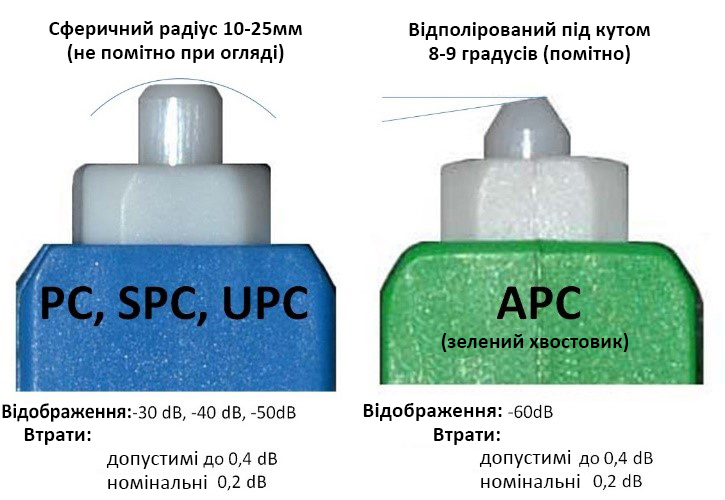

Рисунок 3 – Типы полировки ферулы коннектора.



  • UPC (Ultra Physical Contact):
    • Обеспечивает низкие возвратные потери.
    • Часто используется в цифровых системах.
  • APC (Angled Physical Contact):
    • Обеспечивает еще более низкие возвратные потери благодаря скошенному торцу.
    • Используется в аналоговых системах кабельного телевидения.

Выбор типа коннектора зависит от типа оборудования, используемого в сети, и требования к качеству соединения.
